Подключение радиатора отопления

Какое подключение радиатора лучше – нижнее, верхнее, боковое или диагональное

Зачастую при замене старых радиаторов на новые выбор варианта подключения не стоит, так как трубопроводная система работала эффективно, находится в отличном состоянии и менять расположение подводящих и отводящих теплоноситель труб просто не имеет смысла. Однако при замене системы отопления в целом или обустройстве новой в частном, недавно построенном доме возникает вопрос: какое подключение радиаторов лучше и обеспечит их полноценный прогрев, а также максимально высокую теплоотдачу – нижнее, верхнее, боковое или диагональное.

При выборе варианта подключения радиаторов следует принимать во внимание способ разводки трубопровода системы отопления: однотрубный или двухтрубный.

ОПРОС: Какая для вас комфортная среда? Когда дома ...
  • Добавить свой ответ

Виды разводок труб батарей отопления

Особенности однотрубной системы

Какое подключение радиатора лучше – нижнее, верхнее, боковое или диагональное

В однотрубных системах отопления радиаторы подключаются последовательно к одной трубе. Теплоноситель поочередно проходит через все радиаторы, после чего возвращается в котел для нагрева. Монтаж такой закольцованной системы обходится относительно недорого, так как позволяет сократить количество расходных материалов и объем работ, однако на этом все ее преимущества заканчиваются. К основным недостаткам таких систем относится:

  • невозможность точной регулировки температуры каждого отдельного прибора – срабатывание термовентиля или ручная регулировка подачи теплоносителя на первом радиаторе повлияет на работу всех последующих устройств;
  • при проходе через первые радиаторы температура теплоносителя постепенно снижается и на удаленном от источника нагрева участке она может быть ниже на 15-20 °C, чем на выходе, что требует установки более мощных и, соответственно, более крупных и дорогих отопительных приборов.

Из-за этих особенностей применение такой системы разводки наиболее оправдано на дачах или в небольших загородных домах, в которых количество радиаторов не превышает 3-5 штук, в противном случае ее работа будет неэффективной.

Особенности двухтрубной разводки

Какое подключение радиатора лучше – нижнее, верхнее, боковое или диагональное

Двухтрубная система более прогрессивна, экономична и удобна в эксплуатации. В этом случае монтируется две отдельных магистрали: по одной из них теплоноситель подается к радиаторам (при этом ответвления создаются на каждый отдельный прибор), а по второй он возвращается к источнику нагрева. Такую систему отличают следующие преимущества:

  • возможность регулировки режима работы каждого отдельного прибора;
  • минимальные потери тепла в процессе транспортировки теплоносителя;
  • отсутствие потребности в установке более мощных приборов даже в удаленных комнатах.

Единственный недостаток двухтрубных систем – большие капитальные вложения в приобретение материалов и оплату работ

Особенности лучевого способа подключения

Какое подключение радиатора лучше – нижнее, верхнее, боковое или диагональное

Лучевая (коллекторная) разводка – наиболее прогрессивный и эффективный способ подключения, обеспечивающий максимальную экономию энергоносителей и удобство управления работой радиаторов. В этом случае теплоноситель сначала поступает на коллектор (распределитель, который может оснащаться терморегуляторами, расходомерами и другими дополнительными устройствами), а уже к нему подключается подача и обратка каждого радиатора. Если раньше такие системы использовались преимущественно в частных домах, то сейчас довольно часто их применяют не только в элитных, но и в стандартных многоквартирных новостройках. Основными преимуществами таких систем являются:

  • максимально точная регулировка температурного режима работы каждого отдельного прибора, а также возможность применения единой системы управления;
  • максимальное снижение теплопотерь – проходящая через бетонную стяжку труба служит своеобразным аналогом теплого пола, отдавая большую часть тепла на нагрев помещения;
  • удобство и разнообразие выборов вариантов управления (при помощи установленных на самом коллекторе вентилей и расходомеров, термовентилей на каждом радиаторе, автоматических систем управления и т.д.).

Особенностью таких систем является необходимость прокладки отдельной ветки подачи и обратки к каждому радиатору в бетонной стяжке, что приводит к существенному увеличению объема работ и расхода материалов. Теоретически при такой системе может применяться любой способ подключения радиаторов, но в абсолютном большинстве случаев устанавливается нижний подвод трубы.

Преимущества и недостатки бокового подключения радиатора

Какое подключение радиатора лучше – нижнее, верхнее, боковое или диагональное

Подвод к радиатору труб подачи теплоносителя (сверху) и обратки (снизу) сбоку с одной стороны – наиболее распространенный, классический способ подключения радиаторов любого типа: алюминиевых, стальных, биметаллических, чугунных или других. Обратное расположение труб (подача снизу, а обратка сверху) приведет к снижению КПД работы радиатора на более чем 10%.

Плюсы и минусы
  • в большинстве многоквартирных домов предусмотрена именно такая схема подключения, поэтому замена труб и выполнение большого объема работ не потребуется (однако при выборе радиаторов важно учитывать межосевое расстояние точек подключения);
  • практически все стандартные модели алюминиевых, биметаллических и чугунных радиаторов рассчитаны именно на такое подключение, то есть отпадает потребность в приобретении дополнительных комплектов запорно-регулирующей арматуры;
  • обеспечивается равномерное распределение тепла по всей поверхности радиатора (при стандартной длине);
  • экономия труб;
  • существует возможность установки байпаса, обеспечивающего возможность ремонта или замены отдельного прибора без отключения всей системы;
  • при нормальных условиях КПД достигает 97%.
  • при установке радиаторов более 12 секций (для чугунных, алюминиевых и биметаллических) возможен недогрев последних, то же касается и стальных конвекторов длиной более 1,2-1,4 м – удаленная от места подключения труб может оставаться недогретой.

Хорошие радиаторы с боковым подключением:





Преимущества и недостатки нижнего подключения радиатора

Какое подключение радиатора лучше – нижнее, верхнее, боковое или диагональное

Нижнее подключение в современном строительстве применяется довольно часто из-за своих особенностей.

Плюсы и минусы
  • скрытое расположение труб в бетонной стяжке;
  • возможности выбора варианта вывода труб: из стены или из пола;
  • эффективному распределению тепла по всей поверхности прибора (нагретый теплоноситель естественным образом поступает в верхнюю часть радиатора, а остывший опускается вниз и возвращается в систему);
  • возможности применения в системах коллекторного отопления.
  • необходимость обеспечения принудительной циркуляции теплоносителя для обеспечения высокого КПД (установка циркуляционного насоса);
  • высокая сложность и стоимость монтажа, а также большой расход труб.

Хорошие радиаторы с нижним подключением:

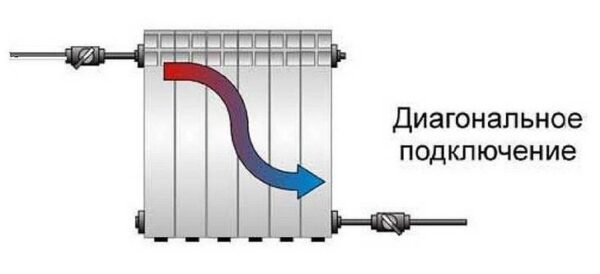

Преимущества и недостатки диагонального подключения радиатора

Какое подключение радиатора лучше – нижнее, верхнее, боковое или диагональное

Диагональная система подключения гарантирует максимально рациональное и равномерное распределение теплоносителя по всему объему радиатора: теплая вода, поступающая в верхнюю часть прибора, при прохождении через него обеспечивает равномерный разогрев всей поверхности и возвращается в систему через нижний выход.

Плюсы и минусы
  • простота монтажа, принципиально ничем не отличающегося от бокового подключения;
  • экономный расход материалов;
  • высокий КПД.
  • сложность подключения к стоякам при установке радиаторов в многоквартирных домах.





Преимущества и недостатки верхнего подключения радиатора

К сожалению, преимуществ у такого варианта подключения просто нет. Применяется он в основном в зданиях старой застройки, где уже просто невыгодно выбирать другие способы установки радиаторов и выполнять реконструкцию трубной системы, но возникает необходимость замены вышедших из строя приборов отопления. Объясняется все очень просто: по законам физики теплая жидкость поднимается вверх, а холодная опускается вниз – в данном случае теплоноситель проходит только в верхней части радиатора, нижняя же остается холодной в любом случае. При монтаже современных систем отопления такой способ подключения не применяется.



Читайте также:

Какое подключение радиатора лучше выбрать

При выборе способа подключения нужно учитывать, что преимущества и недостатки каждого из них зависят от множества факторов. Например, проблему недогрева крайних секций можно легко решить очень простым и недорогим способом: установкой дополнительного насоса, обеспечивающего более интенсивную циркуляцию теплоносителя и потребляющего относительно небольшое количество электроэнергии. И боковое, и нижнее, и диагональное подключение при условии грамотного монтажа и расчета работы системы способны обеспечить полноценное отопление как частного дома, так и квартиры, но верхнее стоит применять только в крайнем случае – в этом случае падение КПД может достигать 50%, что, естественно, приведет к существенному росту расходов на отопление.
